Description
BASIS EP propose une gamme complète de chargeurs de condensateurs Haute Tension de 10 kV à 50 kV, pour des puissances de 6 kJ/s à 15 kJ/s.
Le concept utilisé est un circuit à résonance avec un pont en H. Les pertes en commutation sont très faibles, ce qui garantit des rendements supérieurs à 85%.
Par construction, les chargeurs sont protégés contre les surintensités. Les surtensions et l’absence de charge en sortie sont également gérées. Le défaut de dysfonctionnement des ventilateurs est associé au défaut d’échauffement. Tous les chargeurs sont équipés d’une chaine de sécurité située en face arrière.
Caractéristiques
Spécifications techniques

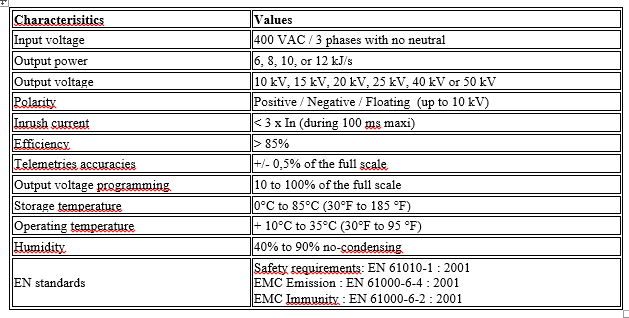

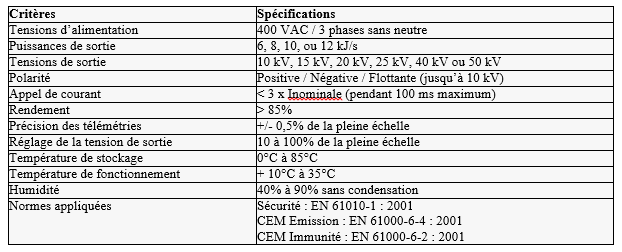

| Critères | Spécifications |
| Tensions d’alimentation | 400 VAC ou 480 VAC / 3 phases sans neutre |
| Puissances de sortie | 6, 8, 10, 12, ou 15 kJ/s |
| Tensions de sortie | 10 kV, 15 kV, 20 kV, 25 kV, 40 kV ou 50 kV |
| Polarité | Positive / Négative / Flottante (jusqu’à 10 kV) |
| Appel de courant | < 3 x Inominale (pendant 100 ms maximum) |
| Rendement | > 85% |
| Précision des télémétries | +/- 0,5% de la pleine échelle |
| Réglage de la tension de sortie | 10 à 100% de la pleine échelle |
| Température de stockage | 0°C à 85°C |
| Température de fonctionnement | + 10°C à 35°C |
| Humidité | 40% à 90% sans condensation |
| Normes appliquées | Sécurité : EN 61010-1 : 2001 CEM Emission : EN 61000-6-4 : 2001 CEM Immunité : EN 61000-6-2 : 2001 |
Utilisations
Interfaces Homme – Machine

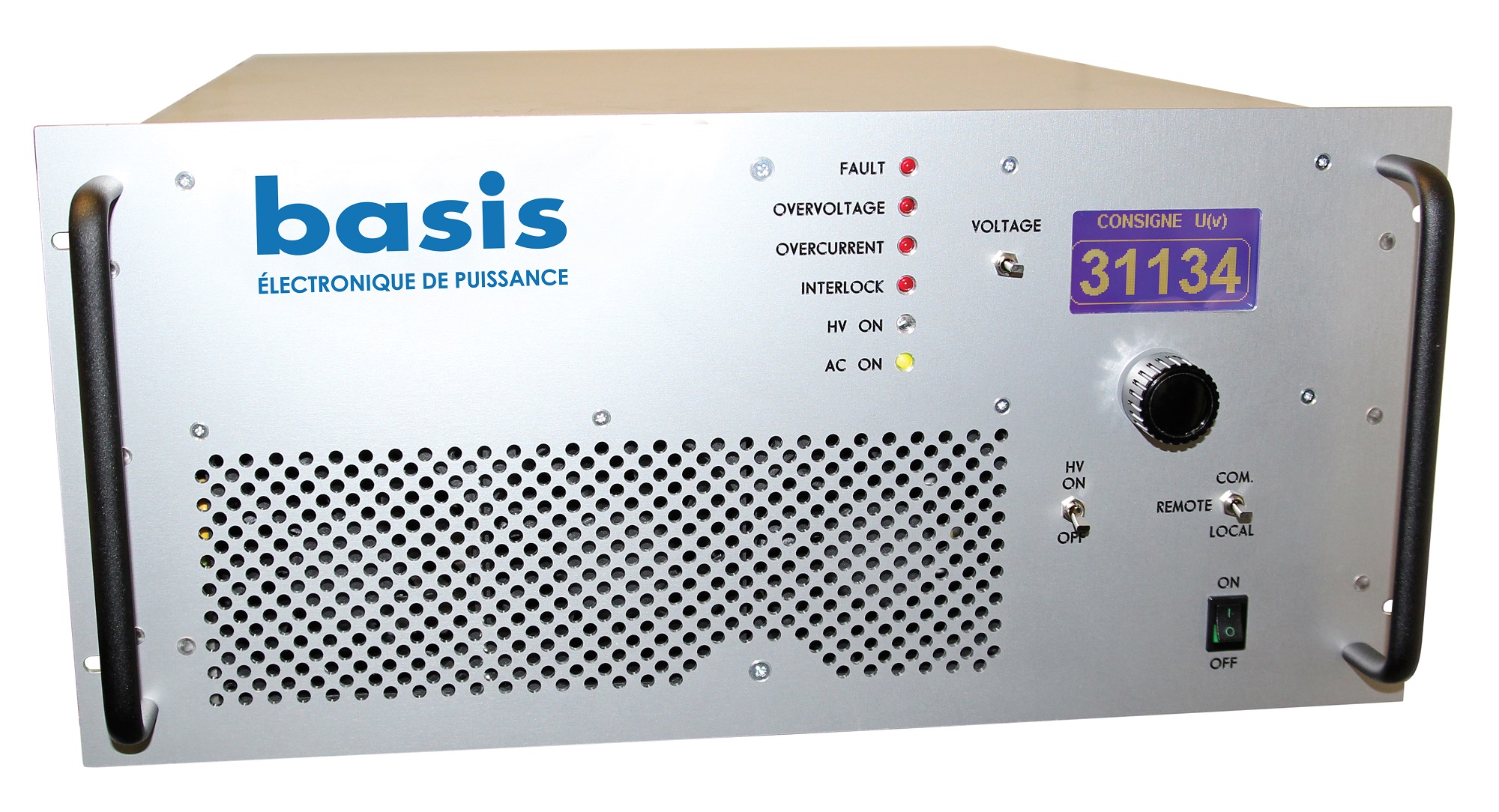

De série, les chargeurs sont pilotables à distance (0 – 10 Volts). Les consignes, les télémétries, les défauts et les commandes des chargeurs sont répartis sur les broches du connecteur SUB-D 25 points. Sur la face avant, les voyants lumineux permettent de renseigner l’utilisateur sur le fonctionnement des chargeurs. En option, la version instrumentée permet de régler la tension de charge depuis la face avant. L’écran en face avant affiche les consignes, les télémétries et éventuellement les défauts.
Interface de série
Les chargeurs sont pilotables à distance depuis le connecteur Sub-D 25 points monté en face arrière. Les consignes, télémétries, défauts et commandes y sont accessibles.
Instrumentée

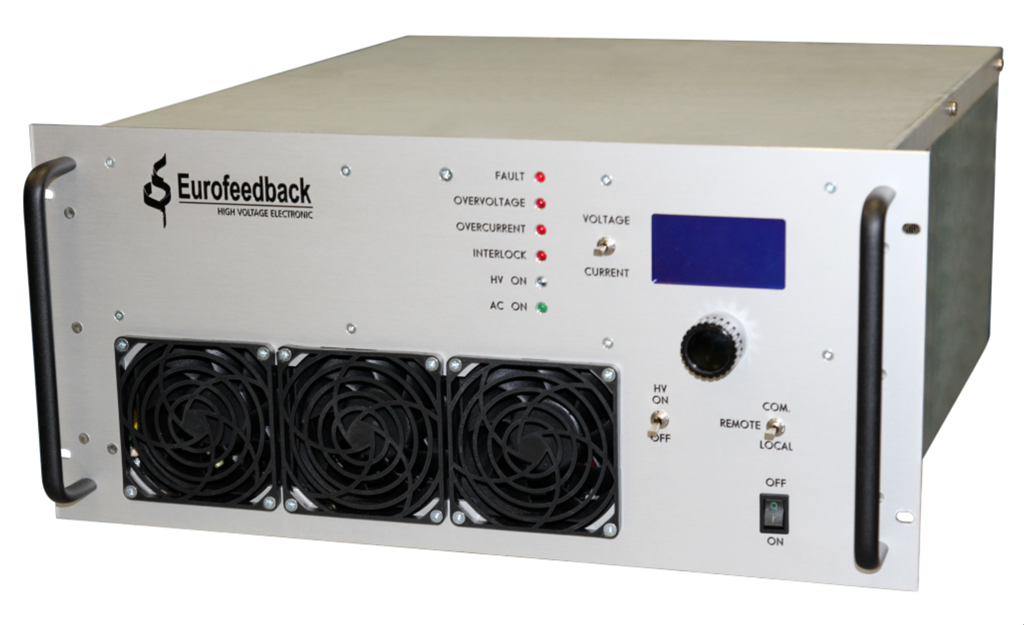

La version instrumentée permet également de commander le chargeur depuis la face avant. L’afficheur associé à l’encodeur permet de retrouver toutes les commandes et informations pour l’utilisation du chargeur.
RS232 / Ethernet

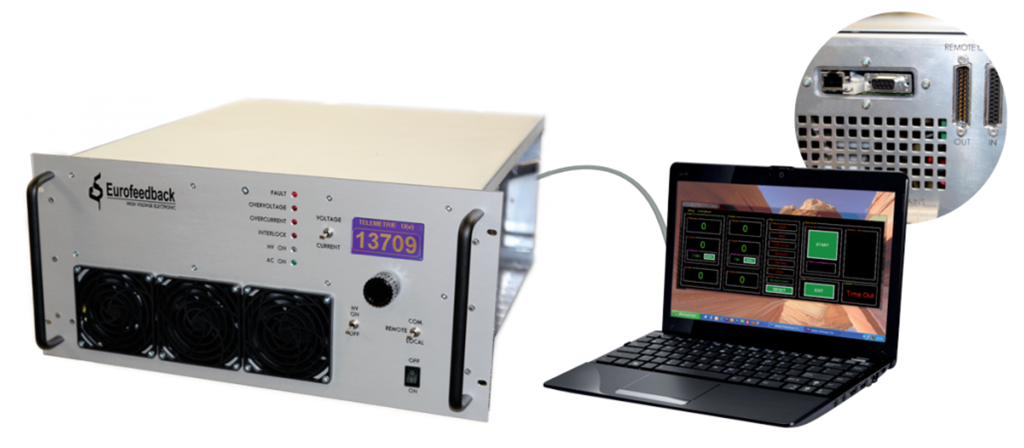

En plus de l’interface de série, il est possible de commander le chargeur par le protocole RS232 ou série (Sub-D 9 points) ou par le protocole Ethernet (RJ45). Les connectiques sont montées en face arrière.
Fibres optiques

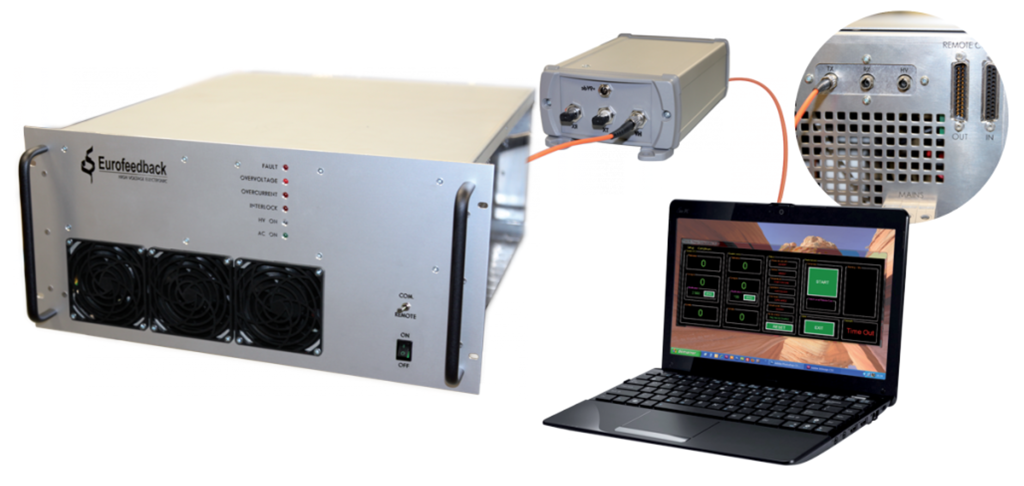

Les fibres optiques permettent de commander le chargeur tout en garantissant l’intégrité de la transmission des informations dans un environnement perturbé par exemple. L’isolation galvanique est assurée entre le chargeur et le poste de commande.
Mécanique

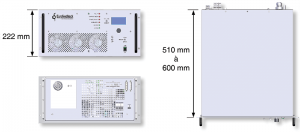

Le chargeur se présente sous la forme d’un châssis 19 pouces, de hauteur 5U (222 mm)
et dont la profondeur est comprise entre 510 mm et 600 mm selon les modèles.

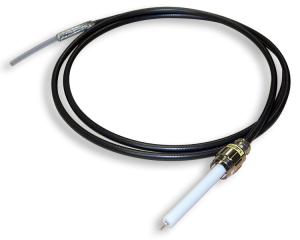

Tous les chargeurs sont livrés avec une fiche et un câble haute tension de 3 mètres.
Pour plus de détails sur les dimensions de nos chargeurs, téléchargez le plan.
